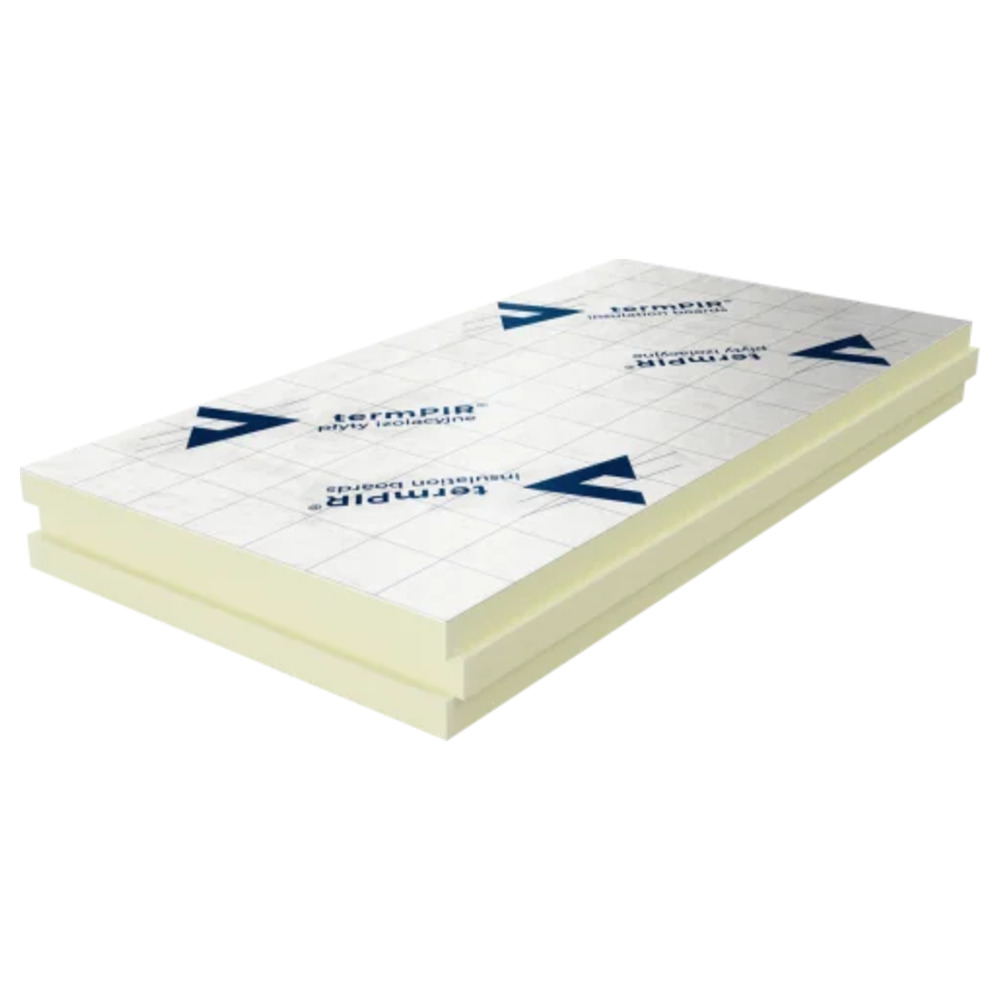

Pannello isolante PIR termPIR AL
0
Descrizione
Pannello isolante PIR — termPIR® AL — applicazioni
Il pannello isolante PIR termPIR® AL è un materiale versatile, che può essere utilizzato in quasi ogni angolo del tuo edificio - dalle fondamenta al tetto. Viene usato per isolare muri di fondazione, pareti divisorie, soffitti, pavimenti, compresi quelli con sistemi di riscaldamento a pavimento, ma soprattutto tetti, nel caso dei quali l'installazione può essere realizzata sopra i puntoni, sotto di essi o tra un elemento e l'altro. Il pannello isolante PIR AL è caratterizzato da un'efficace resistenza all'umidità, ai roditori, agli insetti, alla muffa, ai funghi e alle sostanze chimiche - aspetto molto importante, viste le difficili condizioni in cui i tetti si trovano a operare. L’anima in schiuma PIR è resistente alla compressione e alla flessione, pur rimanendo leggera. In questo modo, l'installazione dei pannelli isolanti PIR non causa problemi né rischi.
-

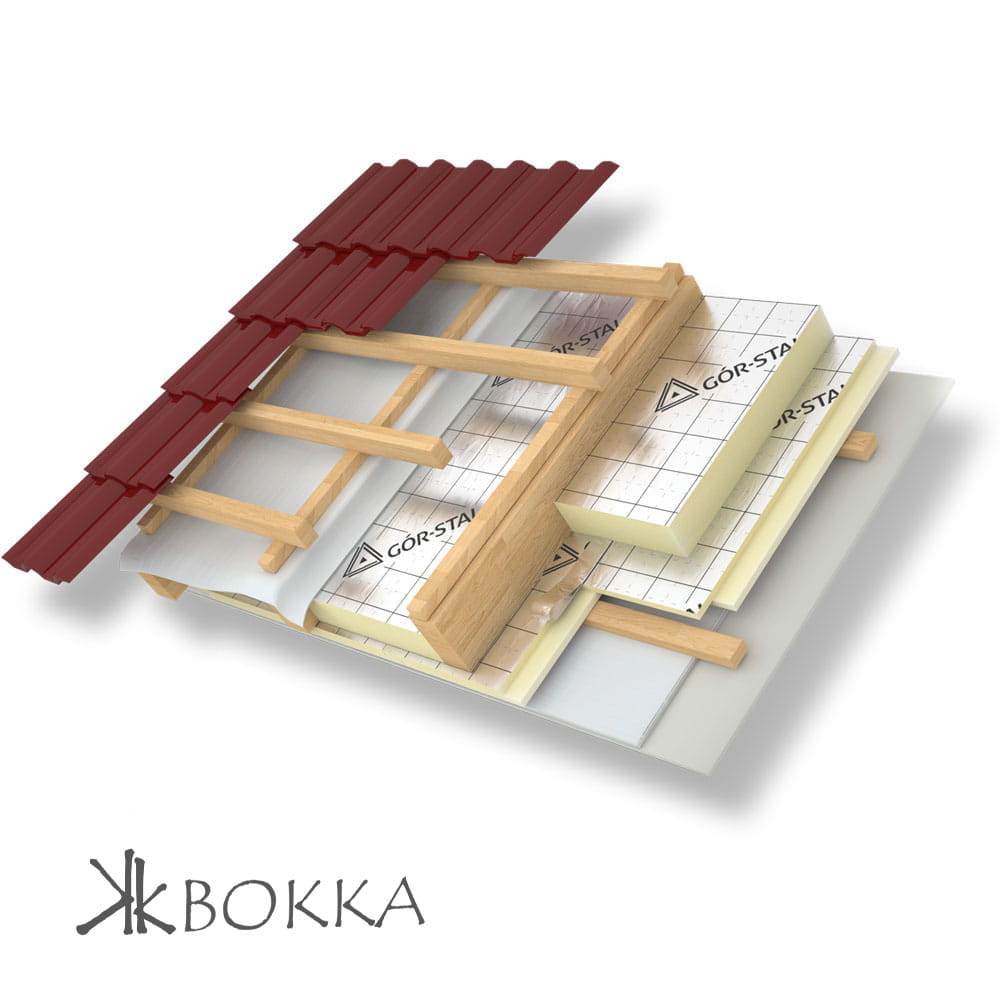

tetti spioventi
(sopra i puntoni) -
tetti spioventi
(sotto i puntoni) -
tetti piani -
pavimento sul suolo -
pareti esterne
(tre strati) -
pareti divisorie -
sottotetti -
pareti di cantine
Parametri tecnici
La caratteristica più importante dei pannelli isolanti PIR termPIR® AL è uno dei più bassi coefficienti di trasmittanza termica sul mercato – il valore lambda è di soli 0,022 W/m×K – traguardo raggiunto grazie alla ricetta unica utilizzata nella produzione dell’anima in schiuma PIR (poliisocianurato)
Dimensioni e tipi di fresatura

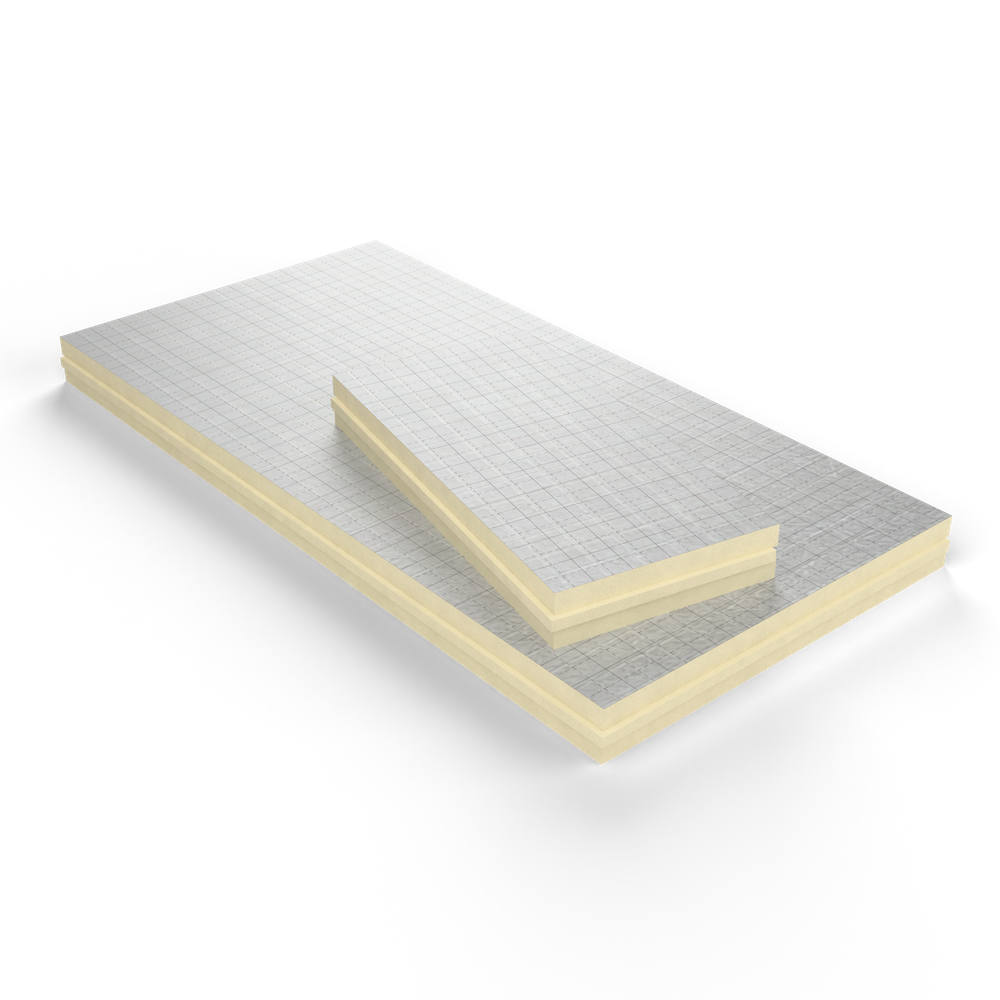

I pannelli isolanti PIR termPIR® AL sono disponibili in due dimensioni: 1200x2400 mm (dimensione grande) e 1200x600 mm (dimensione piccola), sono anche disponibili in una scelta di tre finiture dei bordi, ossia le fresature - FIT (piatta), TAG (a incastro) e LAP (scalino). I bordi fresati facilitano l'installazione e aumentano l'isolamento termico.
-
Bordo FIT - piatto
-
Bordo TAG – a incastro -
Bordo LAP – scalino
Spessori disponibili e imballaggio
I pannelli PIR termPIR® AL sono confezionati in pacchi completi — il numero di pezzi e i m2 dipendono dallo spessore:
| Spessore | Resistenza termica RD [m²·K/W] | Compressione σ10 | Pezzi per pacco | Pacco grande (2400×1200) | Pacco piccolo (600×1200) |
|---|---|---|---|---|---|
| 20 mm | 0,90 | ≥ 120 kPa | 24 | 69,12 m2 | 17,28 m2 |
| 30 mm | 1,35 | ≥ 150 kPa | 16 | 46,08 m2 | 11,52 m2 |
| 40 mm | 1,85 | ≥ 150 kPa | 12 | 34,56 m2 | 8,64 m2 |
| 50 mm | 2,30 | ≥ 150 kPa | 10 | 28,80 m2 | 7,20 m2 |
| 60 mm | 2,75 | ≥ 150 kPa | 10 | 28,80 m2 | 7,20 m2 |
| 80 mm | 3,70 | ≥ 150 kPa | 6 | 17,28 m2 | 4,32 m2 |
| 100 mm | 4,65 | ≥ 150 kPa | 5 | 14,4 m2 | 3,6 m2 |
| 120 mm | 5,55 | ≥ 150 kPa | 5 | 14,4 m2 | 3,6 m2 |
| 140 mm | 6,50 | ≥ 140 kPa | 4 | 11,52 m2 | 2,88 m2 |
| 150 mm | 6,95 | ≥ 140 kPa | 4 | 11,52 m2 | 2,88 m2 |
| 160 mm | 7,45 | ≥ 140 kPa | 3 | 8,64 m2 | 2,16 m2 |
| 180 mm | 8,35 | ≥ 140 kPa | 3 | 8,64 m2 | 2,16 m2 |
| 200 mm | 9,30 | ≥ 140 kPa | 3 | 8,64 m2 | 2,16 m2 |
| 220 mm | 10,2 | ≥ 140 kPa | 2 | 5,76 m2 | 1,44 m2 |
| 250 mm | 11,6 | ≥ 140 kPa | 2 | 5,76 m2 | 1,44 m2 |
Montaggio — video tutorial
File da scaricare
- La dichiarazione di prestazione
- Scheda Tecnica Prodotto
- Qualificazione per i Criteri Ambientali Minimi (CAM)
- Dichiarazione ambientale di tipo II - CAM
- Dichiarazione ambientale di tipo III
- Scheda Prodotto Verde - BREEAM, LEED
- Catalogo Tecnico - Abitazioni unifamiliari
- Istruzioni per il montaggio del tetto a falde
- Istruzioni per l'installazione di un tetto piano su lamiera trapezoidale
- Istruzioni per la conservazione dei pannelli isolanti termPIR®
Dati tecnici
| Anima | Schiuma rigida poliisocianurata PIR |
| Coefficiente di trasmittanza termica λD [W/m*K] | 0,022 W/(m·K) |
| Densità [kg/m3] | 30 (+6/-2) kg/m³ |
| Tipo di rivestimento | carta KRAFT ricoperta di alluminio |
| Dimensioni dei pannelli [mm] | 600 x 1200 ; 1200 x 2400 mm |
| Bordi | FIT - piatto, TAG – a incastro, LAP - scalino |
| Reazione al fuoco | F (20–40 mm) / E (50–250 mm) |
| Sollecitazione per compressione | ≥ 120 kPa (20 mm) / ≥ 150 kPa (30–120 mm) / ≥ 140 kPa (140–250 mm) |
