Descrizione
Pannello isolante PIR — termPIR® ETX — applicazioni
Il pannello isolante PIR termPIR® ETX è stato progettato specificamente per l'isolamento di pareti esterne a tre o due strati, sia nell'edilizia residenziale che in quella commerciale e industriale. Per il suo utilizzo nel sistema ETICS (metodo a cappotto) è previsto un metodo speciale di installazione. Il pannello PIR termPIR® ETX è caratterizzato da una maggiore efficacia di protezione contro l'umidità, la muffa, i funghi, le precipitazioni atmosferiche e i raggi solari – aspetto assai importante quando viene utilizzato in ambienti esterni.
-

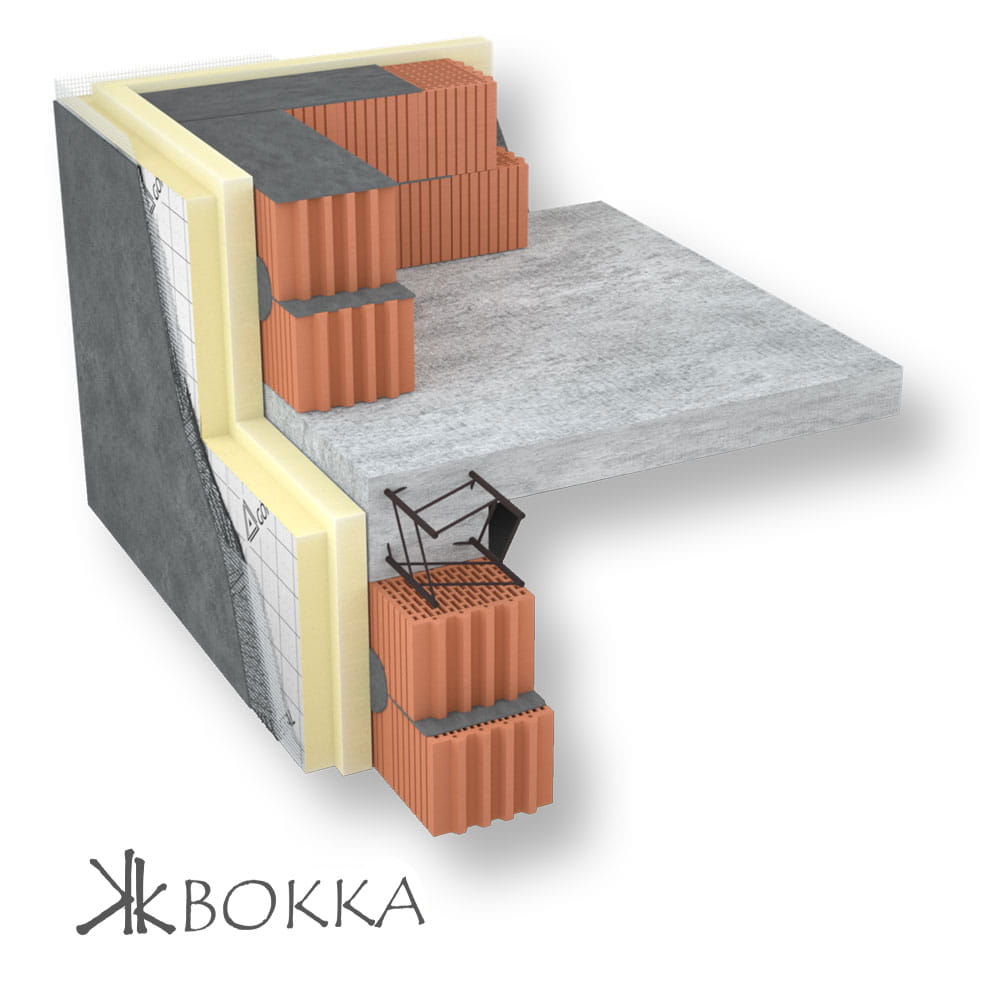

pareti esterne
(a due strati (ETICS))
Parametri tecnici
L'anima dei pannelli isolanti termPIR® ETX è costituita da schiuma PIR (poliisocianurato): grazie alla ricetta unica utilizzata per la sua produzione, è stato possibile ottenere uno dei più bassi coefficienti di conducibilità termica per i materiali isolanti destinati a isolare le pareti dall'esterno – il valore lambda è di soli 0,025 - 0,027 W/m×K. Il rivestimento bilaterale che protegge l'anima dei pannelli isolanti PIR termPIR® ETX, a sua volta, è costituito da un velo di vetro permeabile ai gas (ETX), ben adattato alla posa mediante adesivo, con una maggiore resistenza allo strappo.
Dimensioni e tipi di fresatura

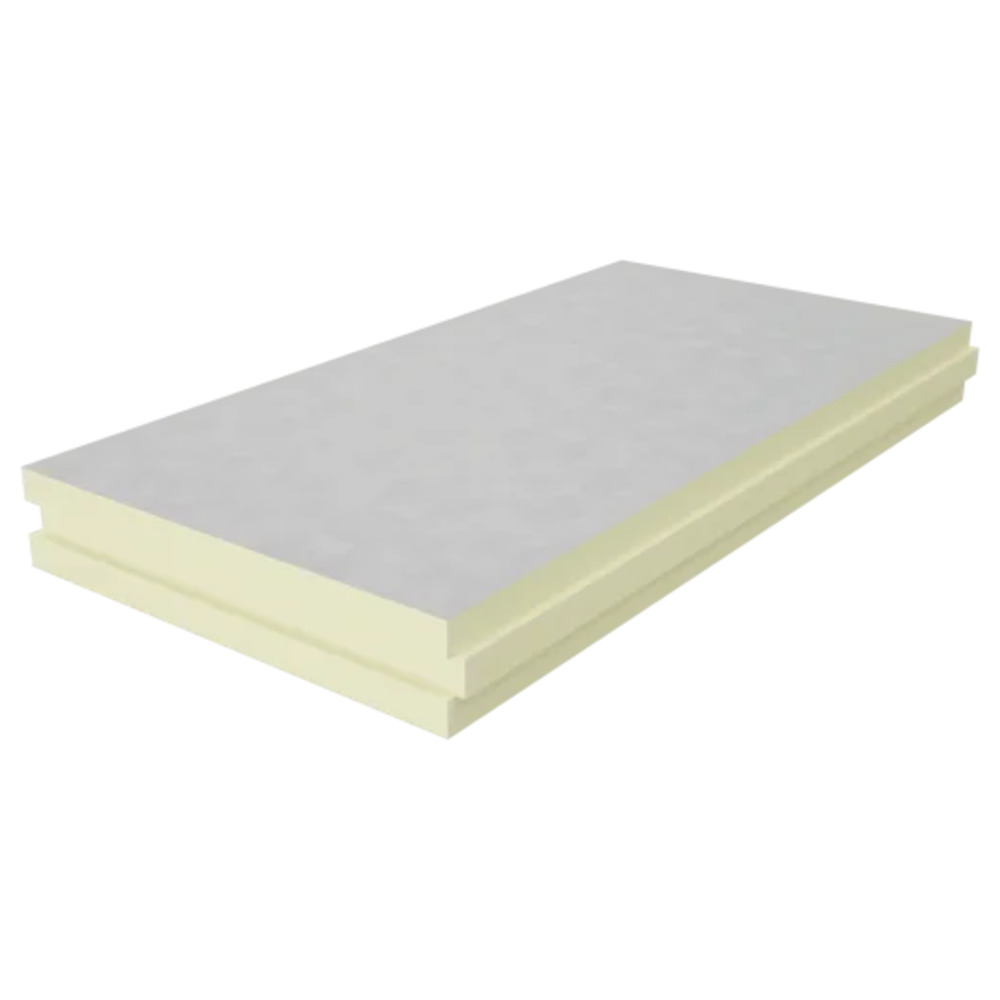

I pannelli isolanti PIR termPIR®® ETX sono disponibili nella dimensione 1200x600 mm. Sono anche offerta in una gamma di tre finiture dei bordi, ossia le fresature - FIT (piatta) e TAG (a incastro). I bordi fresati facilitano l'installazione e aumentano l'isolamento termico.
-
Bordo FIT - piatto -

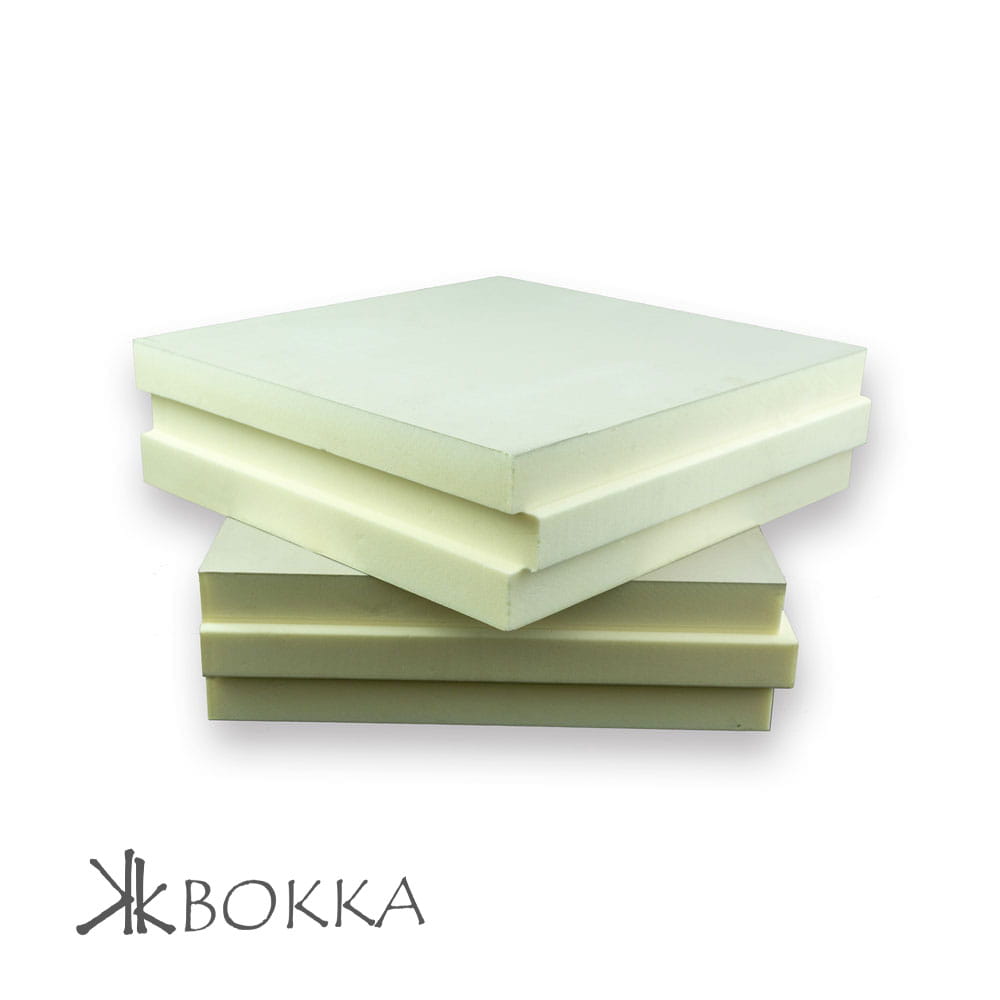

Bordo TAG – a incastro
Spessori disponibili e imballaggio
I pannelli PIR termPIR® ETX sono confezionati in pacchi completi — il numero di pezzi e i m2 dipendono dallo spessore:
| Spessore | λD [W/(m·K)] | Resistenza termica RD [m²·K/W] | Compressione σ10 | Pezzi per pacco | Pacco (1200×600) |
|---|---|---|---|---|---|
| 50 mm | 0,027 | 1,85 | ≥ 150 kPa | 10 | 7,20 m2 |
| 60 mm | 0,027 | 2,20 | ≥ 150 kPa | 10 | 7,20 m2 |
| 80 mm | 0,026 | 3,05 | ≥ 150 kPa | 6 | 4,32 m2 |
| 100 mm | 0,026 | 3,80 | ≥ 150 kPa | 5 | 3,60 m2 |
| 120 mm | 0,025 | 4,80 | ≥ 150 kPa | 5 | 3,60 m2 |
| 140 mm | 0,025 | 5,60 | ≥ 140 kPa | 4 | 2,88 m2 |
| 150 mm | 0,025 | 6,00 | ≥ 140 kPa | 4 | 2,88 m2 |
| 160 mm | 0,025 | 6,40 | ≥ 140 kPa | 3 | 2,16 m2 |
| 180 mm | 0,025 | 7,20 | ≥ 140 kPa | 3 | 2,16 m2 |
| 200 mm | 0,025 | 8,00 | ≥ 140 kPa | 3 | 2,16 m2 |
| 220 mm | 0,025 | 8,80 | ≥ 140 kPa | 2 | 1,44 m2 |
Montaggio nel sistema ETICS — video tutorial
File da scaricare
- La dichiarazione di prestazione
- Scheda Tecnica Prodotto
- Qualificazione per i Criteri Ambientali Minimi (CAM)
- Dichiarazione ambientale di tipo II - CAM
- Dichiarazione ambientale di tipo III
- Scheda Prodotto Verde - BREEAM, LEED
- Catalogo Tecnico - Abitazioni unifamiliari
- Istruzioni per l'installazione di ETICS
- Istruzioni per la conservazione dei pannelli isolanti termPIR®
Dati tecnici
| Anima | Schiuma rigida poliisocianurata PIR |
| Coefficiente di trasmittanza termica λD [W/m*K] | 0,025 – 0,027 W/(m·K) |
| Densità [kg/m3] | 30 (+6/-2) kg/m³ |
| Tipo di rivestimento Velo di vetro (ETX) | Velo di vetro (ETX) |
| Dimensioni dei pannelli [mm] | 600 x 1200 mm |
| Bordi | FIT - piatto, TAG – a incastro |
| Reazione al fuoco | Classe E |
| Sollecitazione per compressione | ≥ 150 kPa (50–120 mm) / ≥ 140 kPa (140–220 mm) |
