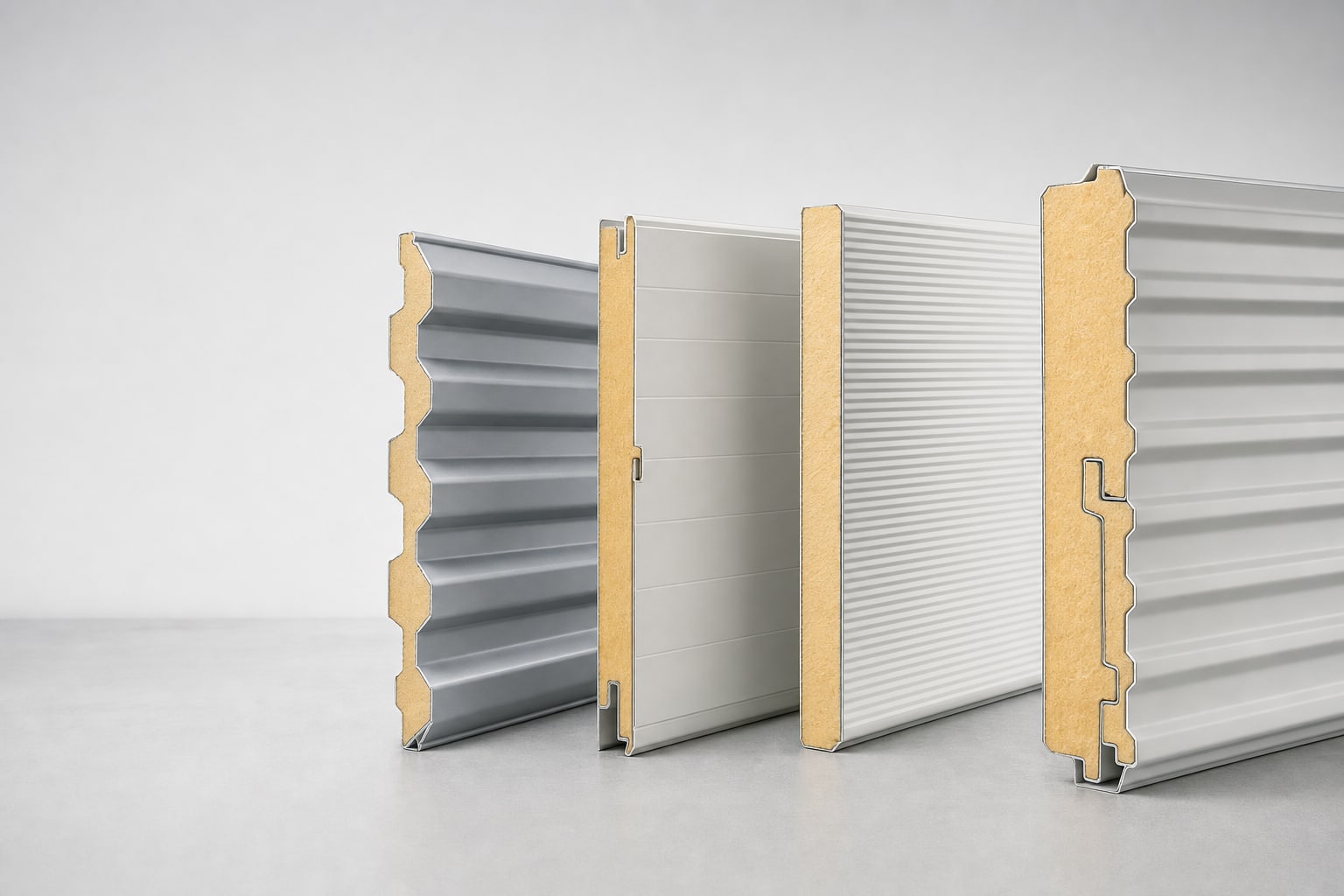

In cantiere i pannelli sandwich si somigliano tutti: lamiera sui due lati, nucleo rigido all'interno, incastro sul bordo. Ma a catalogo vedi quattro sigle — D, S, U e CH — ed è proprio la lettera a decidere se il pannello finirà sul tetto di un capannone, in facciata, su una parete divisoria oppure in una cella frigorifera.
In questa guida analizziamo nel dettaglio i quattro tipi di pannello sandwich insPIRe® e spieghiamo come capire quale scegliere per il tuo edificio. Alla fine trovi una tabella di scelta e l'elenco delle cose da definire prima di ordinare.
Il nucleo è comune — a distinguerli è la destinazione d'uso
Ogni pannello sandwich insPIRe® è costruito allo stesso modo: un nucleo in schiuma rigida di poliisocianurato (PIR) racchiuso tra due rivestimenti in lamiera d'acciaio, zincata su entrambi i lati secondo la norma EN 10346 e protetta da una vernice organica poliestere dello spessore di 25 μm. Dell'isolamento si occupa il nucleo — grazie alla formulazione unica della schiuma la lambda è di appena 0,022 W/(m·K), uno dei valori più bassi sul mercato. È per questo che un pannello sandwich non richiede l'aggiunta di uno strato di coibentazione separato: è allo stesso tempo struttura, isolamento e finitura.
Tutto il resto sono differenze che determinano l'applicazione: la forma della profilatura della lamiera, la conformazione dell'incastro, il metodo di fissaggio e la larghezza del pannello. La tenuta dei giunti, in tutti i tipi, è garantita dalla guarnizione poliuretanica PUS, applicata in fabbrica già in fase di produzione — non serve aggiungerla in cantiere. Comune è anche la gamma di lunghezze: di serie da 2000 a 12.000 mm e, su richiesta, fino a 16.500 mm.
insPIRe® D — da tetto, per la copertura del capannone
Il tipo D è il pannello da copertura: serve a realizzare il tetto nelle strutture costruite con pannelli sandwich. Lo riconosci subito dalla profilatura esterna T — trapezoidale, che distribuisce in modo uniforme i carichi di lunga durata e protegge da eventuali danni gli strati protettivi della lamiera. Sul lato interno la profilatura è lineare (L). Il pannello si fissa con viti alla struttura in legno, acciaio o cemento armato, e il montaggio è agevolato dai bordi sagomati.
Il limite progettuale più importante riguarda la pendenza: l'inclinazione minima della falda è di 3° (5,2%) per un tetto senza lucernari e di 5° (8,7%) se i pannelli vengono giuntati in lunghezza. La larghezza modulare è di 1000 mm (totale 1104 mm) e gli spessori del nucleo disponibili in negozio sono 40, 60, 80, 100, 120 e 160 mm.
insPIRe® S — da parete standard, fissaggio a vista
Il tipo S è il pannello da parete di base: per pareti esterne di tamponamento e per pareti interne divisorie in edifici a struttura intelaiata. Si può montare sia in verticale sia in orizzontale, come elemento a campata singola o multipla — è la variante più flessibile quanto a modalità di posa in opera.
Il grande raggio di profilatura dell'incastro garantisce l'integrità degli strati protettivi della lamiera, mentre il doppio incastro che unisce i pannelli assicura l'elevata resistenza al fuoco. La gamma di profilature è la più ampia: esterne L (lineare), M (microprofilata), F (ondulata), R (scanalata) e P (piana), interne L o P. Larghezza modulare 1000 mm (totale 1020 mm), spessori da 40 a 120 mm. Il fissaggio resta a vista dal lato della facciata — ed è l'unica cosa che distingue questo tipo dal successivo.
insPIRe® U — da parete con fissaggio nascosto
Il tipo U ha esattamente la stessa applicazione dell'S — pareti di tamponamento e divisorie in struttura intelaiata, montaggio verticale oppure orizzontale — ma si distingue per il fissaggio nascosto, invisibile dal lato esterno. Le viti si nascondono nell'incastro, quindi in facciata non se ne vedono le file di teste. Insieme alla profilatura estetica della lamiera, il risultato è una facciata molto più uniforme, «liscia» — per questo l'U si sceglie ovunque l'edificio debba avere un'immagine di prestigio: palazzine uffici, showroom, edifici commerciali, facciate frontali dei capannoni.
Gli altri parametri sono quelli comuni a tutta la famiglia: stesso nucleo, stesso rivestimento, stesso doppio incastro e stessa guarnizione PUS. Larghezza modulare 1000 mm (totale 1050 mm), spessori da 60 a 140 mm, profilature esterne L, M, F, R e P. Per il montaggio di questo tipo è prevista una rondella di espansione PM1 dedicata, che trovi tra gli accessori.
insPIRe® CH — frigorifero, per celle frigorifere e di congelamento
Il tipo CH è un pannello speciale, destinato alle pareti e ai solai di ambienti che richiedono una temperatura ridotta: celle frigorifere (t > 0 °C) e celle di congelamento (t < 0 °C) e altri edifici a temperatura e umidità controllate. Con questo pannello si possono realizzare edifici indipendenti oppure ricavare ambienti a destinazione speciale all'interno di un capannone già esistente.
La chiave sta nel bordo. I bordi fresati, i doppi incastri e la curvatura a labirinto del bordo del nucleo fanno sì che il giunto tra i pannelli non crei un ponte termico — e con differenze di temperatura dell'ordine di alcune decine di gradi sono proprio i giunti a determinare i costi di esercizio di una cella frigorifera. Da qui anche gli spessori maggiori: da 100 a 200 mm di nucleo. Larghezza modulare 1000 mm (totale 1020 mm), profilature esterne L, M, F e R, interne L o P.
Quale pannello sandwich scegliere? Tabella rapida
| Applicazione | Tipo | Perché |
| Tetto di capannone, tettoia, fabbricato agricolo | insPIRe® D | profilo trapezoidale che porta i carichi; pendenza min. 3° |
| Parete di tamponamento di capannone, magazzino, fabbricato agricolo | insPIRe® S | universale, il maggior numero di profilature, montaggio verticale e orizzontale |
| Parete divisoria all'interno dell'edificio | insPIRe® S | basta lo standard, il fissaggio a vista non disturba |
| Facciata di rappresentanza, palazzina uffici, showroom | insPIRe® U | fissaggio nascosto — nessuna vite a vista, facciata uniforme |
| Cella frigorifera, cella di congelamento, cella di maturazione | insPIRe® CH | giunto a labirinto senza ponti termici, spessori fino a 200 mm |
Prima di ordinare — cinque cose da definire
- Lunghezza dei pannelli. Di serie da 2000 a 12.000 mm, su richiesta fino a 16.500 mm. I pannelli si tagliano a misura, quindi conviene avere pronto lo sviluppo di pareti e falde — meno tagli in cantiere, meno sfrido.
- Larghezza modulare, non totale. Il numero di pannelli si calcola sulla larghezza modulare (1000 mm), perché è quella effettivamente coperta da ogni pezzo. La larghezza totale (1020, 1050 o 1104 mm) comprende la sovrapposizione dell'incastro, che va sotto il pannello adiacente.
- Colore RAL — separatamente all'esterno e all'interno. I pannelli sandwich insPIRe® sono disponibili in diversi colori RAL esterni e interni; all'interno si sceglie il più delle volte una tonalità chiara, per rendere più luminoso il capannone.
- Profilatura del rivestimento. È una decisione puramente estetica per le pareti (L, M, F, R, P) e strutturale per il tetto (T). Conviene prenderla insieme al progettista della facciata, perché la profilatura si vede da lontano.
- Accessori subito nel carrello. Viti per pannello sandwich scelte in base al supporto (acciaio, legno, calcestruzzo), guarnizioni di colmo, tappi per trapezio e calotte da tetto — il set completo di solito costa meno e arriva prima rispetto al recupero dei pezzi mancanti in corso di montaggio.
Dove acquistare i pannelli sandwich PIR
Tutti e quattro i tipi si trovano nella categoria pannelli sandwich PIR: insPIRe® D (da tetto), insPIRe® S (da parete standard), insPIRe® U (fissaggio nascosto) e insPIRe® CH (frigorifero). In ogni scheda scegli lo spessore del nucleo, e le viti di montaggio adatte al supporto le aggiungi allo stesso carrello.
Non sei sicuro di quale tipo sia adatto al tuo edificio? Contattaci — ti aiutiamo a scegliere tipo, spessore e lunghezza dei pannelli. Evadiamo gli ordini da Wola Batorska.
Domande frequenti
Il pannello sandwich richiede uno strato di isolamento aggiuntivo?
No. Dell'isolamento si occupa il nucleo PIR, con una lambda di appena 0,022 W/(m·K): il pannello sandwich è allo stesso tempo struttura, isolamento e finitura, quindi non serve aggiungere un secondo strato coibente. Quello che si sceglie è lo spessore del nucleo, in base alla resistenza termica richiesta della struttura e alla destinazione dell'edificio.
In cosa differisce il fissaggio a vista da quello nascosto?
Nel pannello S le viti attraversano il rivestimento esterno e restano visibili in facciata. Nel pannello U il fissaggio si nasconde nell'incastro e dall'esterno non si vede, per cui la parete appare come una superficie uniforme. La differenza è visiva e architettonica — i parametri termici del nucleo restano gli stessi.
Quale spessore di pannello sandwich scegliere?
Lo spessore si sceglie in base alla resistenza termica richiesta della struttura e alla destinazione dell'edificio, indipendentemente dal tipo di pannello. Una tettoia non riscaldata o un capannone di stoccaggio si accontentano di un nucleo più sottile, la parete di un capannone produttivo riscaldato richiede di più, mentre celle frigorifere e di congelamento stanno di solito nella parte alta della gamma, cioè 160–200 mm.
Qual è la pendenza minima del tetto con pannelli insPIRe® D?
L'inclinazione minima della falda è di 3° (5,2%) per un tetto senza lucernari. Se i pannelli vengono giuntati in lunghezza, la pendenza minima sale a 5° (8,7%). È il vincolo progettuale più importante del tipo D e conviene verificarlo sul progetto prima di ordinare.
